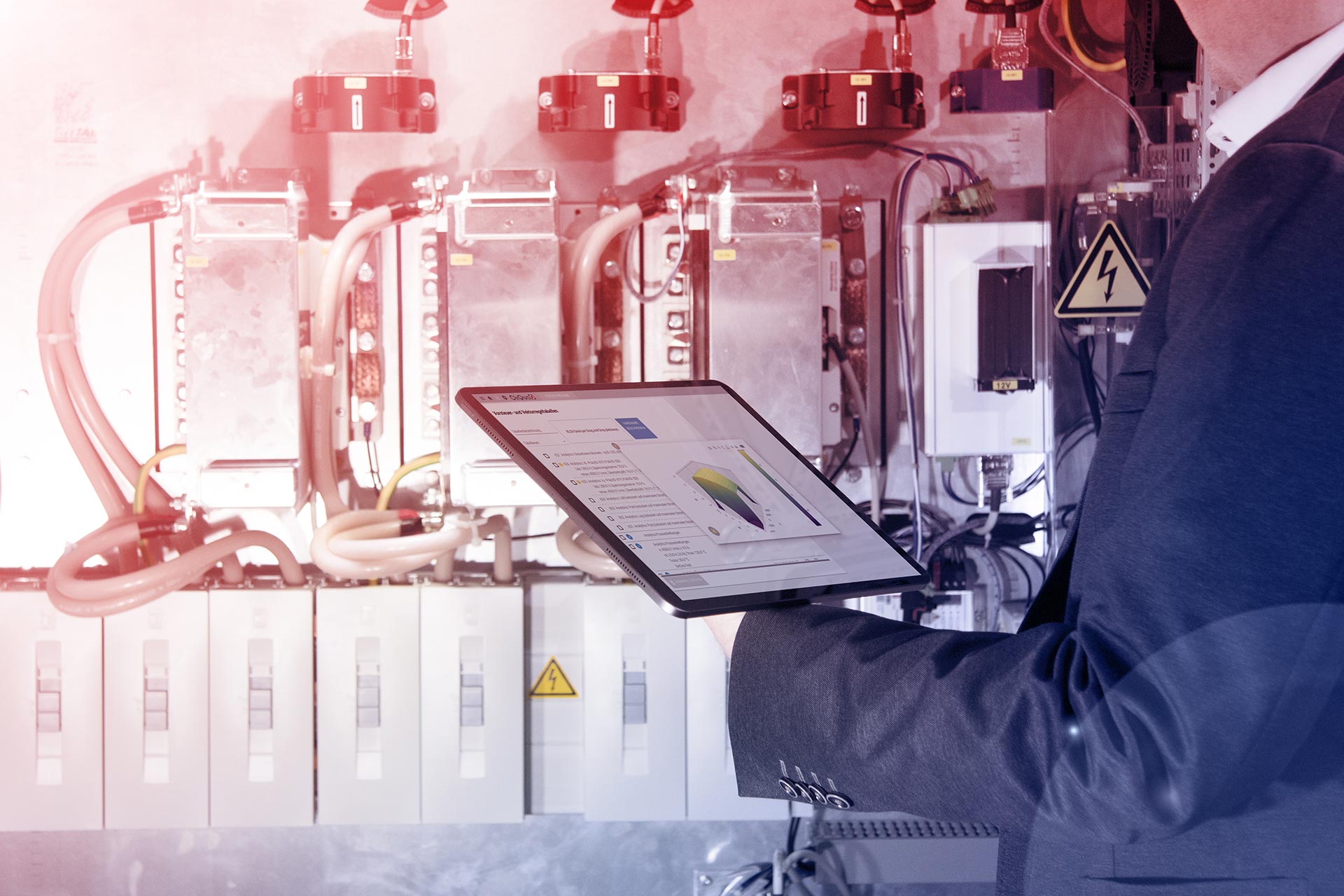

CirQua.Analystics
»die Intelligenz unserer Universalwechselrichter«
CirQua.Analytics ist die Intelligenz unserer Universalwechselrichter. Diese Erweiterung macht den Unterschied zu einem klassischen Wechselrichter aus. Speziell im Prüfbetrieb werden oft neue Maschinen untersucht. CirQua.Analytics unterstützt Sie bei der effizienten Durchführung ihrer Messungen und Analysen.
In der Phase der Inbetriebnahme neuer und unbekannter Antriebe werden alle Schritte der Parametrierung/Applikation durch CirQua.Analytics in intuitiver Weise unterstütz. Die Kalibrierung einer Positionserfassung, eine automatische Reglerkonfiguration und eine automatische und sehr schnelle Identifikation von Steuervorschriften nach MTPA/MTPV sind nur einige Möglichkeiten. Auch spezielle Optimierungsvorschriften wie z.B. MTPL (maximum torque per loss) können zur Bestimmung von Steuervorschriften eingesetzt werden. Unser modellbasierter Ansatz ermöglicht die Anpassung der Steuervorschriften nach ihren Ansprüchen, ohne bereits durchgeführte Messungen wiederholen zu müssen.
Die schnelle Inbetriebnahme neuer Maschinen ist einer der besonderen Möglichkeiten unseres Systems. Es ist möglich, innerhalb nur eines halben Tages eine unbekannte Maschine im gesamten Drehzahlbereich inkl. Feldschwächung zu betrieben
und vollständige Wirkungsgradkennfelder, S1 Kennlinien oder Maximalmomentkennlinien zu bestimmen. Machen Sie sich selbst ein Bild von den Möglichkeiten und Vorteilen, die CirQua.Analytics bietet. Gerne kann ein Benchmark auch auf Ihrem Prüfstand mit unseren Mietgeräten durchgeführt werden.
CirQua.Analytics ermöglicht eine Vielzahl von Messungen. U.a. ist es möglich Flussverkettungskennfelder zu identifizieren, die besonders gut zur Validierung Ihrer Simulationsmodelle geeignet sind. Teil des Messsystems ist die präzise und breitbandig Messung von Strömen und Spannungen sowie Drehmomenten. Die elektrische Leistung wird auf Basis von Messdaten, die mit 16MS/s aufgenommen werden, bestimmt. Umfangreiche Möglichkeiten zur thermischen Konditionierung ermöglichen wiederholgenaue Messungen. CirQua.Analytic kann
als unsere langjährige Expertise verstanden werden, die als automatisierte Funktionen in unseren Universalwechselrichtern verfügbar sind. Egal ob neuer oder bestehender Prüfstand, unsere Universalwechselrichter mit CirQua.Analytics lassen sich effizient in alle
Prüfstandsautomatisierungssysteme integrieren.

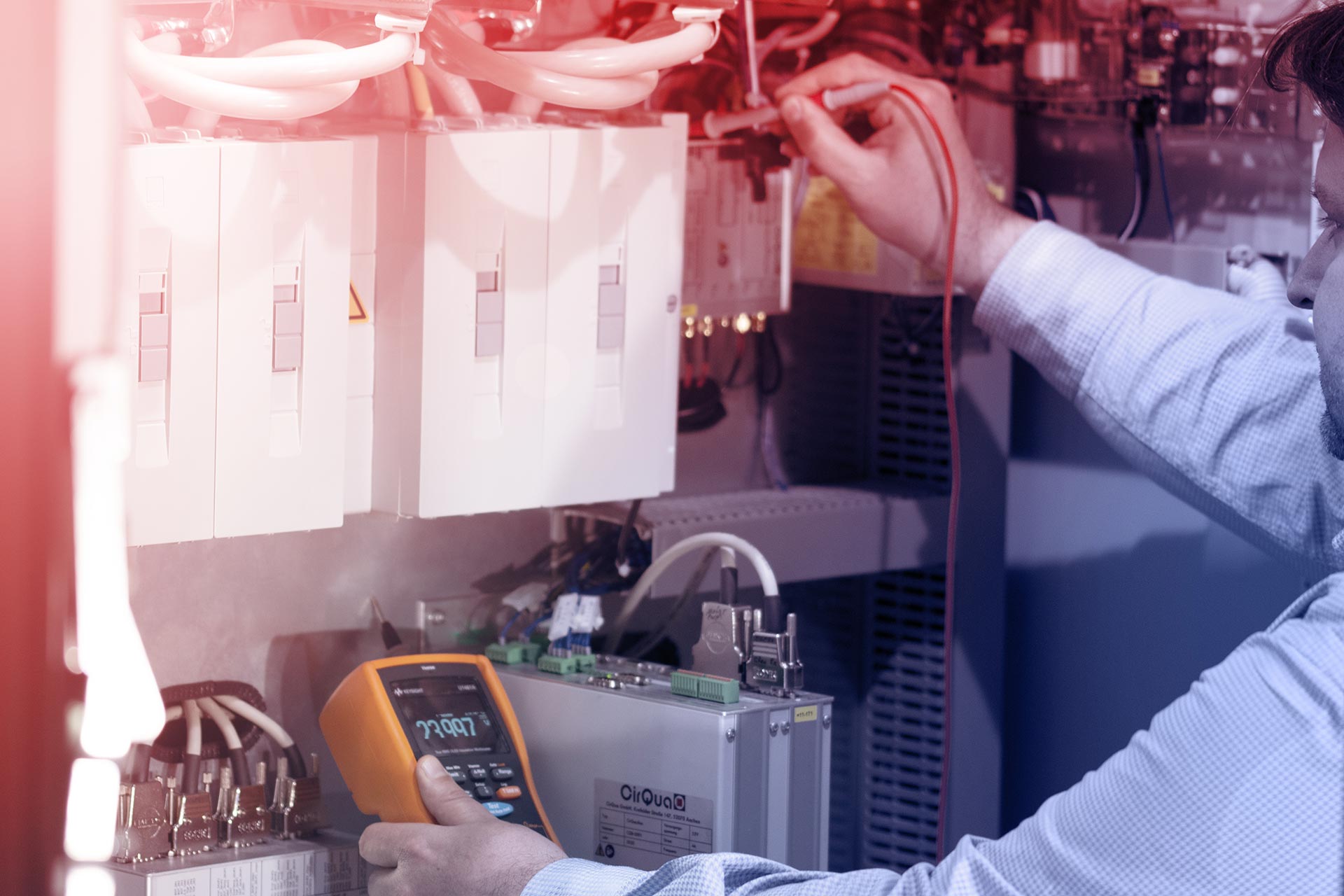

Endstufen / Universalwechselrichter
»Profitieren Sie von unseren Produkten«
Sie benötigen leistungselektronische Endstufen oder komplette Universalwechselrichter? Profitieren Sie von unseren Produkten: Wir bieten sowohl Lösungen auf Basis eines standardisierten Baukastens als auch individuelle Lösungen an. Unsere Endstufen basieren auf IGBTs, SiC MOSFETs oder GaN MOSFETs. Egal ob kleine oder große Zwischenkreisspannungen, kleine oder große Ströme: Wir haben die passende Endstufe im Spannungsbereich bis 1.000Vdc und bis im Strombereich bis 1.000Arms Dauerstrom. Dabei bieten wir hohe Schaltfrequenzen ab 10kHz an.
Kombiniert man unsere Endstufen mit unserem Hochleistungsmess- und Regelsystem und CirQua.Analytics so erhalten Sie hochperformante Universalwechselrichter mit umfangriechen Mess- und Analysemöglichkeiten. Neben den selbstverständlichen Maschinenregler ist u.a. eine Leistungsanalysator-Funktionalität enthalten. Unsere Universalwechselrichter enthalten an ihre Anforderungen angepasste Sicherheitsfunktionalitäten. Z.B. ist ein Safe-Torque-Off mit Performance Level D möglich. Unsere Systeme finden in Entwicklungsprüfständen genauso wie bei Dauertests Einsatz und werden von Kunden für Hybrid- oder reinelektrische Traktionsantriebe, 48V oder HV, Antriebe für Nutzfahrzeuge und Arbeitsmaschinen, Antriebe von Pedelecs, geregelte Industrieantriebe, Motoren für elektrische Handwerkzeuge oder Motoren in Haushaltsgeräten eingesetzt. Wir stellen Ihnen gerne ein passendes System für Ihre Anforderungen zusammen!
Mietgeräte
»Wir unterstützen Sie mit unseren
mietbaren Universalwechselrichtern.«
Die technischen Daten Ihrer vorhandenen Prüfstandsinfrastruktur sind für notwendige Messungen nicht ausreichend, der Rahmen eines Projektes lässt den Kauf eines Universalwechselrichters nicht zu oder Sie möchten CirQua.Analytics an Ihren eigenen Prüflingen am eigenen Prüfstand testen? Kein Problem - mit unseren mietbaren Universalwechselrichtern können wir Sie unterstützen.
Aktuell haben wir folgende Geräte im Mieteinsatz:
| IGBT, 500Arms Dauerstrom, fpwmmax=10kHz, Udcmax=850V und Erregung für FSMs | |
| IGBT, 700Arms Dauerstrom, fpwmmax=15kHz, Udcmax=850V | |
| IGBT, 700Arms Dauerstrom, fpwmmax=15kHz, Udcmax=1.000V | |
| MOSFET, Imax=550Arms, fpwmmax=16kHz, Udcnom.=48V | |
| SiC, 150Arms Dauerstrom, fpwmmax=50kHz, Udcmax=825V | |
| SiC, 40Arms Dauerstrom, fpwmmax=50kHz, Udcmax=850V |
Das Mieten eines Universalwechselrichters ist für Sie sehr einfach. Wir liefern ein komplett getestetes und kalibriertes System. Wir können Sie mit unserem Personal bei der Inbetriebnahme oder der gesamten Messkampagne unterstützten. Gerne führen wir eine Schulung zum Umgang mit unseren Systemen durch, damit Messungen effizient selbständig durchgeführt werden können. Diese Schulung ist aufgrund der hohen Benutzerfreundlichkeit von CirQua.Analytics vergleichsweise kurz. Nach erfolgreichem Abschluss ihrer Messungen kümmert sich unsere Spedition um den Rücktransport. Gerne unterbreiten wir Ihnen ein Angebot.
